本公司開發生產的自動拼板機是應用于實木指接板拼板-裁邊工序的自動化生產。

  該自動拼板機采用液壓擠壓技術，過程是從機頭自動投入涂膠木條，經拼板機校正—擠壓—裁邊—養生—分切—送出成品--碼垛--移垛。該拼板機采用PLC自動化控制具有性能穩定、自動化程度高，節省人力，拼板速度快，平整度好，無需人工拼縫，節省材料，操作容易，規格調整簡單、維護保養方便等特點。

  窗體底端

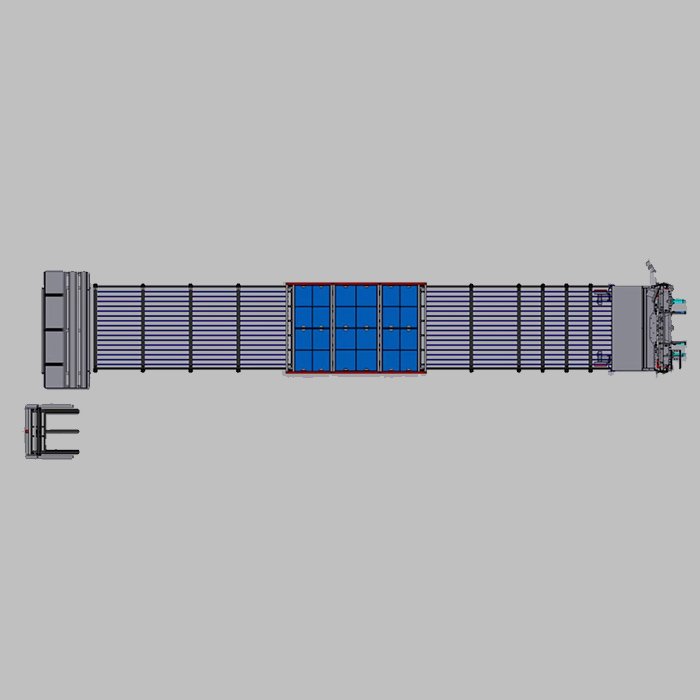

  二、本公司生產的PB2440C型拼板機主要參數

  1、投料木條：長度1270——2450mm;寬度：40mm--85mm;厚度：10mm--40mm

  2、成品尺寸：長1270mm--2440mm;寬：800mm--1220mm;厚度：10mm--40mm

  3、電參數：電機功率：380V 28.5KW;

  4、工作氣壓：0.6MPa,

  5、生產效率：50--70張/小時(木料寬度不同生產效率會相應變化)

  6、操作人數：1人

  7、設備尺寸：長28米，寬2.8米;高2.6米

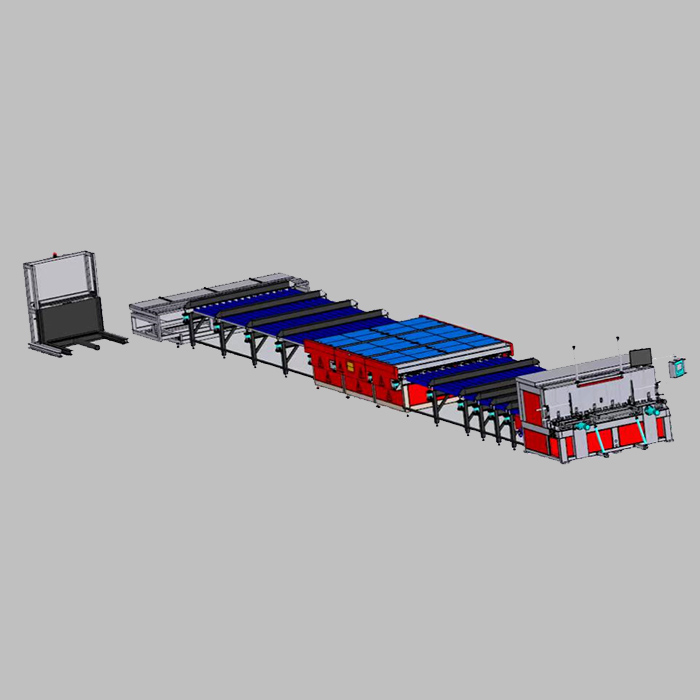

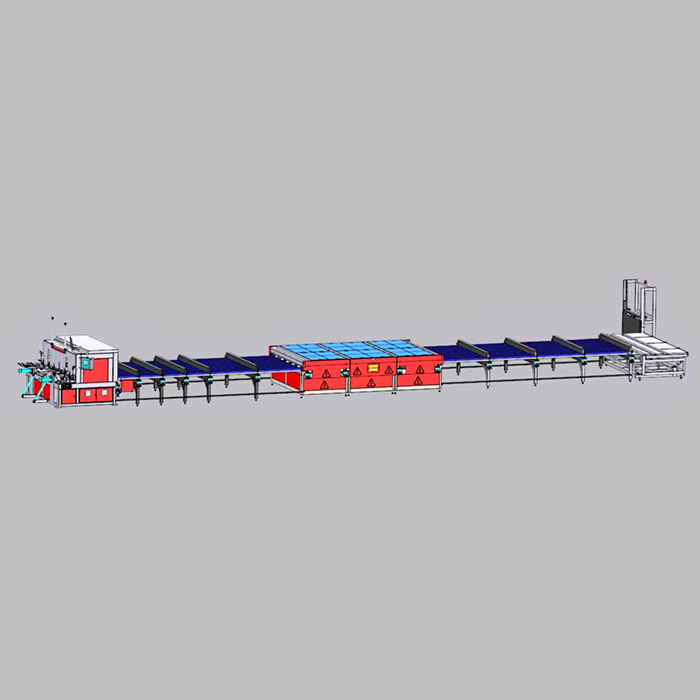

  三、主要結構與功能

  1、自動上料機構——夾緊---翻料---放料

  2、儲料倉——儲料及齊料作用

  3、平衡進料裝置——推板擠壓

  4、壓緊定型裝置——防止回彈

  5、裁邊機構——裁兩端

  6、保壓輸送機構——機身輸送過程保壓

  7、鋸板臺——分切成品板

  8、疊料機構——成品堆疊

  四 安全注意事項

  1 機身上架在抬起的狀態下嚴禁上下架之間未墊安全墊塊(如下圖安全墊塊厚度應使上下架間保證有60MM

  以上的間隙)進行任何作業。以免氣壓失壓時造成嚴重的人身傷害。

  2 設備運過程中嚴禁攀爬設備的任何部位，嚴禁打開機頭上下各機門進入機頭內部進行任何作業，嚴禁進入機尾鋸臺內部，嚴禁無關人員靠近端鋸范圍。

  3 每次啟動機器前必須確認設備的任何部位都沒有人員在進行任何(包括維護保養清潔衛生等)作業。

  4 在儲料倉木條少于儲料下限時嚴禁在自動運行狀態下用手壓木條并遮擋缺料光電開關進行喂料操作。有嚴重壓傷手的風險。

  5 任何時候，只要機器處于通電狀態下嚴禁將肢體的任何部位伸入推板背部與機架間隙，有造成重大人身傷害的風險。

  6 維修或點檢完成后嚴禁將扳手、管鉗等工具及其他物品置放在推板或機架上，以免造成機器的損壞。

  7 未經設備制造廠家應許和指導下不得私自打開機頭上部的門蓋，否則將視為放棄享受售后服務的一切權利。

  8 所有鋸片防護罩在機器運行前必須可靠安裝到位。不可貪圖省事更換鋸片或磨鋸片齒后只裝鋸片不裝鋸片外罩。

  五 操作使用說明

  (一)開機前準備

  1、對進料機構齒輪齒條黏合處，滑桿滑套滑動處進行加油潤滑，檢查機頭機尾兩個氣源處理器油杯內定子油是否充足。檢查鋸板臺加油器內油量是否充足。

  2、確認儲料倉的兩側擋料板及寬度擋料板的調整位置是否符合預投材料的尺寸要求。(要求：儲料倉內長度大于預投材料長度25~50mm，儲料倉內寬度大于預投材料寬度5~10mm，并且要求材料在儲料倉內時盡可能處于進料機構推板的中段)

  3、確認是否加裝推板墊(預投材料厚度≥20mm時應加裝推板墊有利于生產的穩定)

  4、確認定型止回機構內最外邊的材料長度、厚度與預投材料長度、厚度是否一致(厚度差≤3mm;長度差以材料兩端是否同處于定型止回機構的相同壓板范圍內)，如有超出尺寸時，打開電源將機器打?yàn)槭謩?dòng)狀態抬升壓板，在預投料短于機內材料時將可能空踏的壓板相應部位墊入與預投材料相同厚度的料頭;在預投材料長于機內材料時將墊在機內的相應料頭取出，并放入一條預投材料于進料行程終止位置，然后按住卡料按鈕直到液壓表1顯示壓力在要求壓力范圍內。

  5、觀察壓力表1顯示壓力是否處于要求壓力范圍內.(如壓力超出請調整)

  6、如需啟用裁邊機構請確認裁邊機構鋸片位置是否符合要求。

  (二)開機生產

  1、將機器打到手動狀態，手動將進料機構推板點到處于進料行程終止位置。

  2、將涂好膠的材料上到儲料倉內，注意材料應盡量靠在儲料倉左側預防推齊氣缸以下材料不齊。

  3、將機器打到自動狀態，按下啟動按鈕。(如需啟用裁邊機構請打開裁邊機構啟動開關)

  4、觀察設備運行正常后將涂好膠的材料架于上料架中并向左拍整齊材料，按下上料按鈕喂料生產。

  5、在新投材料到達裁邊位時必須再次確認裁邊尺寸是否正確，如有尺寸偏差應停止喂料進行調整。調整后必須再次確認裁邊尺寸。

  6、要求涂好膠的預投材料不超過1張板的量，避免長時間未進入擠壓造成膠面表干影響生產質量。

  7、每半小時測量成品尺寸，確保成品尺寸符合要求。

  8、生產過程中注意觀察監控顯示屏中鋸板臺及疊料機構的運行情況。

  9、當疊料機構頂部報警燈亮?xí)r說明疊料機構即將滿料，請將已經涂膠的材料全部喂入機內后移走疊料機構上的成品板。并留下一張成品板放在疊料機構上按下疊料機構復位按鈕。

  10、疊料機構復位后繼續投料生產?？諅}(cāng)首次喂料時應注意推齊氣缸以下的材料是否整齊在位。

  (三)停機過程

  1、當儲料倉缺料報警時將機器打?yàn)槭謩?dòng)狀態，通過手動方式將儲料倉內剩料全部擠入機內。手動進料時如遇到鋸板臺在分切成品時請等待分切完成后繼續。

  2、當儲料倉無剩料且鋸板臺處于待切料狀態時關閉總電源。

  3、關閉電源后刮除推板面、壓板端部、靠山柱、上料架、儲料倉擋板上的膠。并將刮落的膠料清除干凈。

  4、清理機身上刮膠板處堆積的干膠片。

  5、打開端鋸罩蓋子清理罩內的木糠及邊料。

  6、清理裁邊機構周邊的鋸末和邊角料。

  7、清理鋸板臺周邊的鋸末。

  8、整理工作現場。

  六 維護與保養

  1、每班次檢查自動注油器的運行狀態及內部油量是否充足，油量不足請?zhí)砑?。預防滑軌失油運行而損壞軌道和滑塊

  2、每班次檢查氣源處理器油杯內是否有充足的定子油，油量不足請?zhí)砑?。預防氣缸失油運行縮短氣缸使用壽命。

  3、每班次對進料機構推板4個滑塊添加潤滑油。

  4、每周對進料機構推板上的齒輪齒條黏合部位補充潤滑脂

  5、每周對推板機構的相關的緊固螺釘(下圖所標明的各類螺栓螺釘)進行防松動檢查，發現松動及時鎖緊。

  6、每周檢查鋸板臺回位氣缸的固定螺釘、魚眼接頭與氣缸連接處、定位氣缸等的緊固情況。

  定位氣缸

  鋸板臺回位氣

  7、機器主液壓站每生產4000小時跟換46號抗磨液壓油200升，機尾部小液壓站每生產12000小時跟換46號抗磨液壓油。

  8、每周檢查各路油管接頭出是否有滲油情況，并及時處理。

  9、每周用高壓風清洗主液壓站和小液壓站上的飛塵(注意：用高壓風著重清洗主液壓站的熱交換器散熱片和電機散熱片)。

  10、每運行1000小時應將液壓站油箱內的慮芯裁出清理雜質清洗干凈后重新裝入。

  11、每班次檢查(疊板機、上料機構)光電開關清除鏡面飛塵。

  七 故障異常分析與排除方法

  八 易損件清單
